在LED行業中，市場對微間距要求越來越高的同時，推動著前端技術不斷優化，MiP和COB是兩種備受關注的技術路線，也是未來LED的發展方向。那么LED行業究竟該走向MiP還是COB？

探討一：MiP與COB技術到底是什么？

MIP，全稱Mini/Micro LED in Package，是一種集成封裝技術。先在外延片上將Micro LED芯片巨量轉移到載板上，然后直接封裝，切割成單顆或多合一的小芯片，再將小芯片分光混光，接著再進行貼片工藝、屏體表面覆膜，完成顯示屏的制作。

COB是一種將LED芯片直接綁定到電路板上的技術。區別于SMD表貼封裝技術的新型封裝方式，具體是將裸芯片用導電或非導電膠粘附在PCB上，然后進行引線鍵合實現其電氣連接，并用膠把芯片和鍵合引線包封。

探討二：超高清顯示趨勢下誰主沉浮

MIP的優勢在于其靈活性和成本效益。由于MIP封裝技術可以滿足不同點間距的產品應用，因此具有更廣泛的應用領域，包括商業展示、消費電子、車載顯示等。MIP封裝技術可以使用當前機臺設備進行生產，從而降低了企業的高昂的產線設備端投入。

COB的優勢則在于其高可靠性和穩定性。COB封裝技術將LED芯片集成于基板上，通過板上芯片封裝的方式實現電氣連接和保護，因此具有更高的可靠性、穩定性和維修方便等優勢。同時，COB封裝技術可以實現高集成度，將多個LED芯片集成在一起，實現更高的亮度、對比度和色彩還原度等性能指標。

從未來的發展趨勢來看，MIP和COB都有其前景和機遇。隨著技術的不斷進步和應用需求的不斷擴大，MIP和COB將會互相補充、共同發展，形成一種多元化的LED產業格局，也將會面臨著更廣闊的市場前景和發展機遇。

全系列COB產品，開啟智能高效商顯全新可能

華邦瀛在原有COB技術的基礎上，采用創新的封裝工藝，全倒裝純光芯片等核心技術，該項技術不使用支架、顯著減少焊點數，在同樣面積下實現更多光源覆蓋，大大提升了產品對比度、亮度、色域顯示或黑屏狀態下的一致性、高性能性，既解決了馬賽克現象，又將畫質表現和顯示穩定性提升到了全新高度。

除在顯示層面的性能躍升外，華邦瀛全標準COB系列產品所采用的共陰驅動電路設計方案也讓其節能性顯著提升，在共陰技術支持下產品工作時表面溫度低于38℃，整體能耗降低30%，在大幅降低商顯運營能耗同時，亦有效拓展了該系列產品的適用場景。

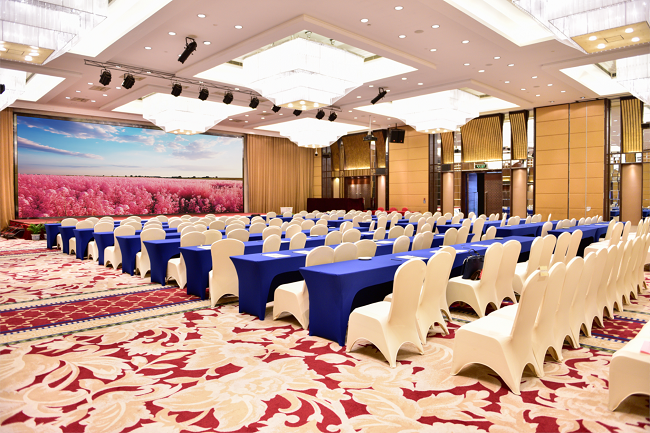

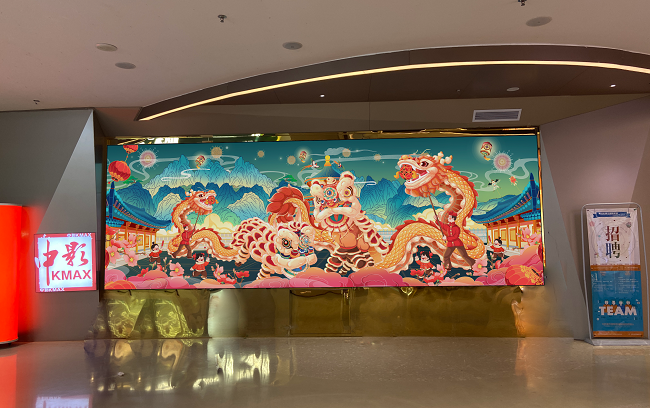

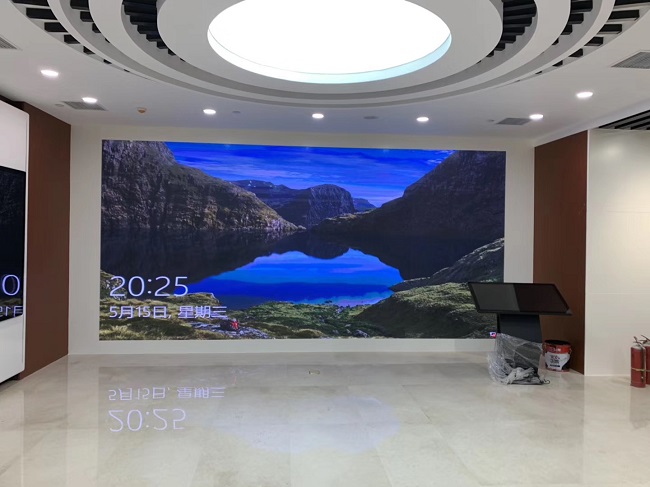

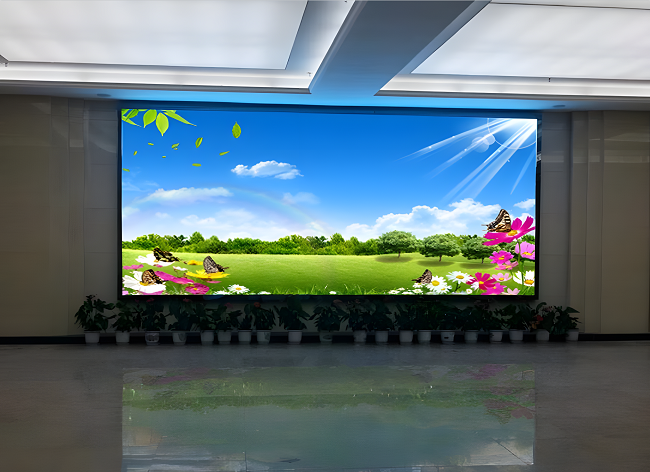

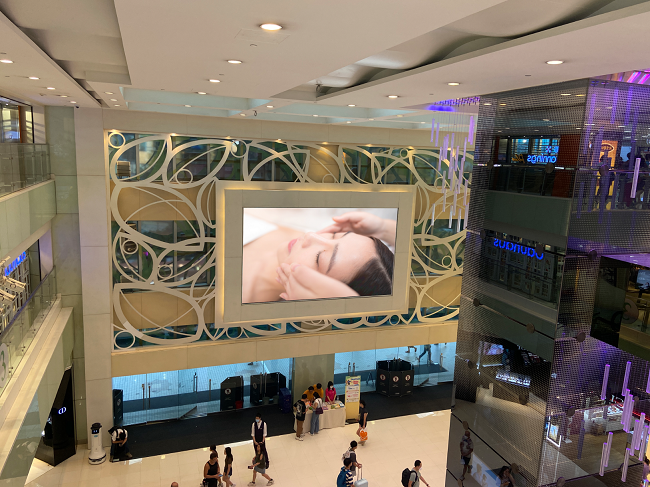

值得注意的是，相較于此前傳統LED產品，華邦瀛推出的P1.56、P1.25、P0.93、P0.78COB小間距顯示屏系列產品，突破了傳統箱體及模組概念，大量采用前維護、超集成主板、超堅固鋁合金、隱藏式連線、標準化安裝空間尺寸、標準化現場安裝方式等一系列創新設計。

不僅從安裝維護及運營成本均進一步降低，產品的穩定性也得到了更好的保障且大幅拓展了LED商顯產品的適用性，同時也為COB產品在生產、安裝、使用等環節的標準化運作開辟了一條清晰路徑，在客戶價值、品牌價值、行業價值之間形成同頻共振的價值放大效應。

“不接受不良品，不制造不良品，不流出不良品”既是華邦瀛的產品承諾，也是眾多客戶對華邦瀛COB系列產品的體驗回饋。隨著商顯行業發展迅猛，華邦瀛未來還將進一步優化和升級商顯產品，賦能用戶體驗提升和價值空間拓展，助力LED顯示行業步入高質量發展新階段。
